Хвастаюсь!!! :)

[Vektor]

Нет никакого противовеса. Ничего не опрокидывается. Все держится на основной восьмиметровой балке - она самый крепкий элемент.
Рядовые столбы для забора 30х30. Угловые 40х40. Столбы для ворот кажется 50х50. Исходили из того что ворота из штакетника легче чем из профлиста и ветровую нагрузку лучше держат.
Столбы для забора забиты самодельной "бабой" на 1.2 - 1.3 метра в землю.
Для воротных столбов пробурили ручным буром отверстия глубиной около 2 м и залили мелким бетоном с применением вибратора.
Многие советуют заливать в фундамент подобных ворот чуть ли не целый куб бетона - показалось это излишним.
Там нагрузки то почти нет на него в закрытом и открытом состояниях. А процесс открывания - закрывания требует нескольких секунд.

[Vektor]

Балка ездит по направляющим, которые приварены к двум сваренным между собой трубам 50х50, которые в свою очередь приварены к перекладинам, которые соединяют трубы забора с трубами ворот.

[Султан]

Нет никакого противовеса. Ничего не опрокидывается. Все держится на основной восьмиметровой балке - она самый крепкий элемент.

Виктор, если смотреть по размерам, то 2/3 пролёта ворот равновывешивается 1/3. При этом на 1/3 нет штакета и нет верхнего "бруса". Вот отсюда и мой вопрос был.

[fora]

Почитал я про ваши размышления с решениями про забор,нихрена не понЯл,лучша я буду сложносочинёные блюда готовить...,но так,случица  шо,то стрелковую ячейку выкопать смогу,да такую,в которой и полевая кухня разместится.

[Vektor]

Оно не равновывешивается. Все регулируется и удерживается почти горизонтально достаточно мощными блоками из подшипников. Если завтра туда пойду, то сниму ворота в открытом состоянии. Сегодня некогда было - со всех сторон тучи типа этих -



Должен уточнить - забор - 40х40, угловые 50х50, а трубы для ворот 60х60. Просто это уж сравнительно давно было - уточнил у сына.

[fora]

Душой и сердцем я горю,
Забору славу я пою,
Который стойкостью своей
Являет нам пример.
Который крепок и силен,
Который верен, словно слон,
Надежен, словно милиционер.

Снимите шляпу с головы,
Перед збором все равны,
А если дверь найдете в нем -
Заприте на засов.
И днем и ночью в час любой,
Храня священный ваш покой,
Стоит его величество забор.

Забор спасет от разных бед -
Он на любой вопрос ответ,
Он вечно делит все на две
Различных стороны.
И если мы протянем в ряд
Заборы, что вокруг стоят,
Они легко достанут до луны.

Забор всегда непобедим,
Сердца трепещут перед ним,
Он наша слава и позор
Векам наперекор.
И если хочешь на земле
Оставить память о себе,
Тогда построй еще один забор.
(Мошна  Времени)

[Vektor]

Ну ну. Далек кошелек времени от народных проблем.)))
У самого поди заборы выше крыши.

Как объяснить мудаку, который рядом с моим участком гоняет коров, телят и коз, что он должен их привязывать?
Он в ответ - сделай забор и будет все хорошо.
Я говорю, что его козам ноги переломаю, а он в ответ - в суд подам за издевательство над животными.)))

[Султан]

Виктор, сечение вот этого места сможешь нарисовать?

[Vektor]

Не понял про сечение.
Там все просто и достаточно хорошо видно.
Два вертикальных столбика 40 и 60. К ним приварена перекладина из 50. На этой перекладине сверху лежат две сваренные 50. И уже к ним приварен опорный узел с подшипниками, по которым и ездит балка.

[Vektor]

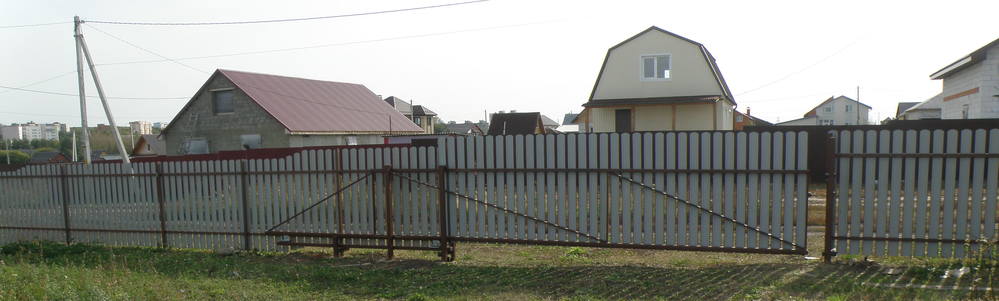

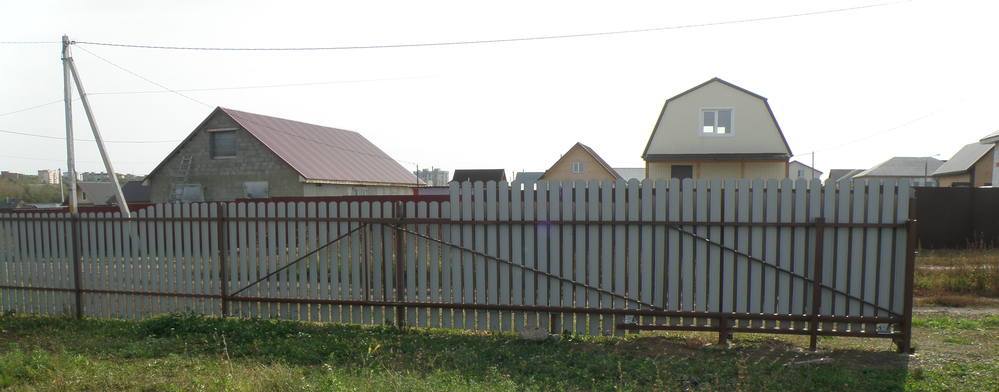

Вот фотографии приоткрытых и полностью открытых ворот.





Нужно отметить, что нужно еще выбирать достаточно крепкий набор - конструктор для таких ворот. И с возможностью регулировки. Иначе потом будут проблемы.

[Султан]

Виктор, в нижней трубе паз? В которой катится ролик.

[Vektor]

Ну да - конечно. Ты не смотрел что ли стандартный набор для таких ворот?
Эта балка является несущей основой для всей движущейся части конструкции.

[Vektor]

У нас она восемь метров длиной, сыну приспичило заиметь пятиметровые ворота.
Если делать четырехметровые, то будет немножко проще и дешевле.

[it68]

А зачем ворота 5 метров? Камаз и в 3,5 пройдёт.
У нас такие сдвижные не покатят - снег вровень с забором.

[nbv2002]

А зачем ворота 5 метров? Камаз и в 3,5 пройдёт.

2 камаза не пройдут
яможет чтобы К700 с плугом зашёл? Гипотетически
